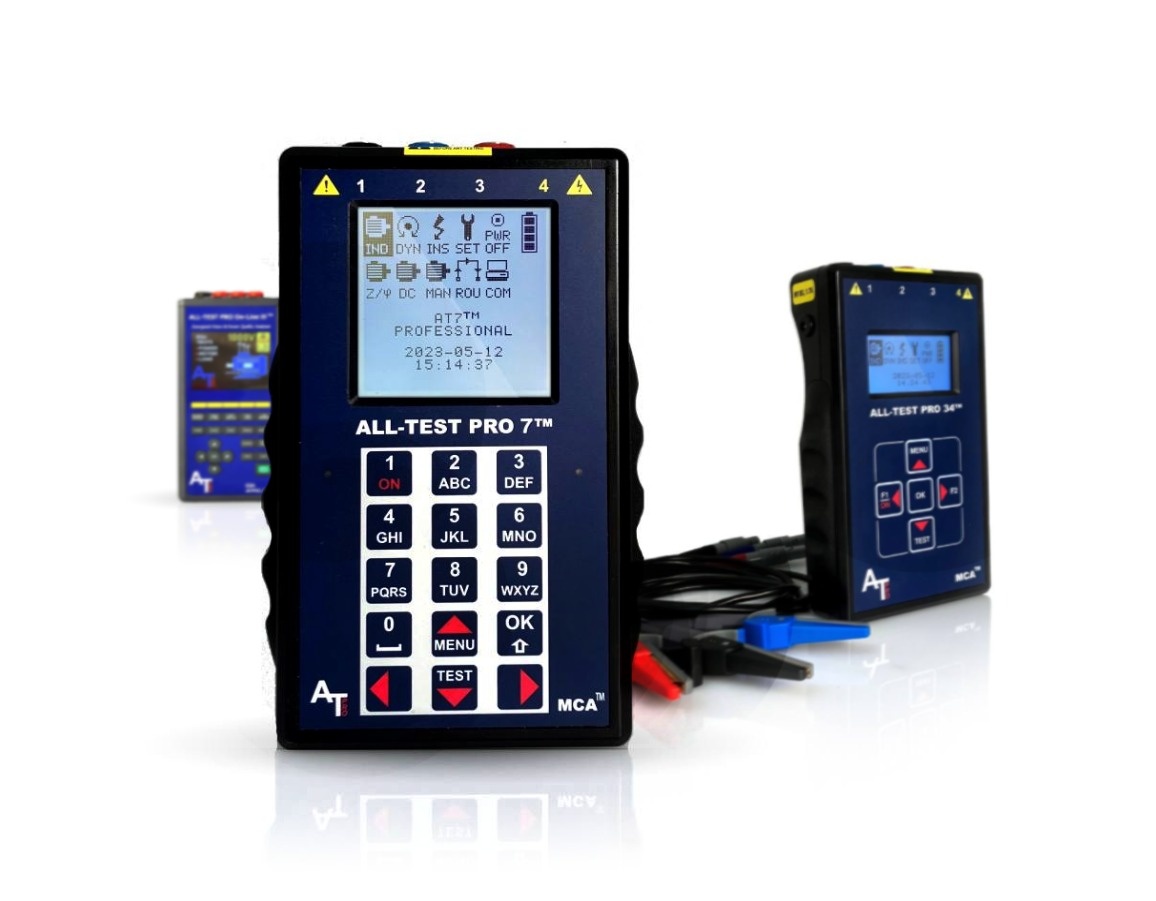

電機數據采集與智能分析儀AT7

電機數據采集與智能分析/MCA電機管理軟件

給出電機繞組內部污染的檢測設備。

給出電機壽命預警趨勢的檢測設備

給出電機靜態轉子損傷級別的檢測設備。

給出電機出入庫質量檢測工單的檢測設備。

支持電機離線數據采集管理平臺的檢測設備。

支持路徑巡檢的電機離線檢測設備。（巡檢任務650臺/次）

提供全廠離線電機狀態監測與性管理平臺體系的專家系統，實現全廠設備狀態管理。

AT7一次接線2分鐘給出電機離線整體數據。

AT7每小時可采集電機數據30臺之多。

提供多用戶網絡版功能，生成工作訂單，支持網絡化。

用途廣泛：可分析各種類型和尺寸的電機、變壓器和發電機的全部定子和轉子狀態，包括感應、同步、伺服、交流、直流電機等等。

靈敏度高：能夠在電機失效之前的階段發現故障，包括絕緣層老化或污染，以及"深層次"的繞組故障。

動作迅速：測試只需幾分鐘。分析儀內的自動診斷功能將提供即時的電機健康狀態報告。

使用方便：可以從電機控制中心或超過 1,000英尺以外的距離進行測試一一 處于難以接近位置電機的理想選擇。

操作簡單：采用菜單驅動設計且?guī)в衅聊?上提示°

功能各項指標：專業軟件實現故障診斷，并能提供各種趨勢數據。

輕便、手持式：設備采用電池供電的手持式設計，重量輕，易于操作。無需手推車或輔助設備，單人即可使用AT5 輕松測試各種尺寸的電機。

多用戶端包括：2用戶，5用戶，10用戶版及以上

? 技術參數

測試頻率：50, 100, 200, 400, 800 Hz

測試值（靜態）/ 參考值（靜態）：0.01-10000 ±1%（無量綱計算值）

定子測試（動態）：重復率±1%（測量數據和計算偏差）

轉子測試（動態）：重復率±2%（測量數據和計算偏差）

電阻

0.01-999Ω測量范圍

0.01-99.9Ω±1%,分辨率：0.01 mΩ

100Ω-500Ω±1.5%,顯示為整數

501Ω-999Ω±2.5%,顯示為整數

相對精度“相間””± 0.1%

開爾文四線電阻測量法（熱電偏移電壓補償）

阻抗

0.1-999 ±2%,較大分辨率：0.01Ω

相對精度“相間” ± 0.2%”

電感

1-999mH測量范圍

1-200mH ±2%，其他所有值±3%

相對精度“相間” ± 0.2%

相位角Φ

1-90° ±1°, 分辨率：0.1°

相對精度“相間” ± 0.1%

損耗因子–DF（機架–定子）

1-100%測量范圍（以百分比表示）

1-10% ±0.75% (C = 10-1000 nF) ±1.0%  2-2000 nF范圍內的其他所有值C）

10-30% ±1.0%（本規格數據基于電池供電且USB未與計算機連接的情況）

電容（機架– 定子）

2-2000 nF測量范圍；10-2000 nF ±5%（本規格數據基于電池供電且USB未與計算機連接的情況）

絕緣電阻

0-5000 MΩ@500V或1000V

1-100 MΩ±3%,其他所有值±5%

鍵盤

字母數字鍵盤，采用密封輕觸開關，帶背光源

連接方式

3x電機輸入/輸出：4-針推拉式連接器

高壓輸出：? 4mm安全插座

PC通信：B型USB連接器

充電器輸入：? 2.5mm中心針直流插座

顯示屏

圖形黑白液晶顯示屏，128 x 128像素（3.8” ；白色LED背光源

溫度范圍

儲存：-20°C至+55°C（-4°F至+131°F）

操作：-10°C至+50°C（+14°F至+122°F）

濕度

0-80%相對濕度，無冷凝

安全性

依照IEC 61010-1 Ed. 3.0

認證：CE

電磁兼容性（EMC）

電磁輻射：符合61000-6-4

電磁抗擾性：符合EN61000-6-2、EN61000-4-2、EN61000-4-3

校準證書

可選（請聯系離您較近的經銷商，了解更多信息）

電池

2x鋰離子電池，容量≥2100 mAH，符合UL 1642標準（安全性）

外殼

尺寸：126 x 218 x 51 mm（5”x8.6”x2”） （寬x長x高）

（基本外殼尺寸，不含突出物）

材料：聚碳酸酯，符合UL94 V-0標準（可燃性）

重量：0.7 kg（1.55 lb.）

【訂貨號】E01AT7B

1、 電機狀態數據采集與智能分析系統（基本型）

包括：

• 電機數據采集與智能分析儀主機，AC充電器，一套開爾文測試線，USB通訊線，
• 電機健康狀態管理與評價系統MCA BASIC軟件包（basic軟件許可證，軟件具有：三相和單相電機故障分析, 趨勢，和報告功能）。教學dvd光盤，說明書。兼容MCA pro良好管理軟件。硬質包裝箱，一年保修。

【訂貨號】E01AT7P

2、 電機狀態數據采集與智能分析系統（平臺型）

包括：

• 電機數據采集與智能分析儀主機，AC充電器，一套開爾文測試線，USB通訊線，
• 電機健康狀態管理與評價系統MCA pro軟件，教學dvd光盤，說明書，硬質包裝箱，一年保修。
